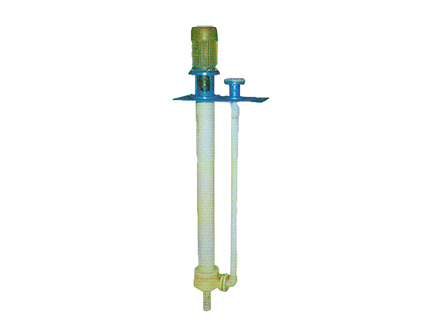

YHL、YH、YHF型液下泵

YHL、YH、YHF型液下泵：

一、產品概述

1、特點及應用

      YHL、YH、YHF型液下泵，用於從化工井罐中汲送液體，也可用於一般的供水、排水。根據汲送介質腐蝕性的強弱，有鑄鐵（或碳鋼）製成的泵和不鏽鋼製成的泵供用戶使用。

       型號的意義如：(1)20/30 YH L － 6

       20/30——流量/揚程值

       YH——工作輪浸入液體內部的化工用泵

       L——立式

       6——比轉數被10除得的值

       (2)YH 80 －65 －160

       YH——工作輪浸入液體內部的化工用泵

       80——吸入口直徑

       65——泵體吐出口直徑

160——葉輪名義直徑

       泵的工作輪沉入液體內部才可正常工作，每一型號的泵都有幾種不同的長度規格，供用戶根據需要選用。

2、結構說明

       （1）1.5/15 YHL-1.5型液下式旋渦泵(點擊查看)；（2）YHL型和YH型泵結構圖(點擊查看)

       YHL、YH、YHF型液下泵的主要零件有泵體、泵蓋、葉輪、軸、中間接管、支承座、電機支承、出水彎頭和出水接管。

       泵的旋轉方向，從電機末端看YHL型的轉子為逆時針方向，YH型的轉子為順時針方向。

       旋渦泵與離心泵結構除泵體、泵蓋、葉輪不同外，其餘的傳動結構的型式和作用基本相同。另外旋渦泵的出水彎頭上，裝有一套節流管路，通過管路上的截止閥控製泵的流量，而對泵的揚程產生較少的影響。
